GK4平面甲烷气体传感器
当环境空气中有被检测气体存在时传感器电导率发生变化，该气体的浓度越高，传感器的电导率就越高。
GK4型气体传感器是甲烷气体传感器。采用多层厚膜制造工艺，在微型陶瓷基片上的两面分别形成加热器和金属氧化物半导体气敏层，用电极引线引出，经TO-5金属外壳封装而成。当环境空气中有被检测气体存在时传感器电导率发生变化，该气体的浓度越高，传感器的电导率就越高。采用简单的电路即可将这种电导率的变化转换为与气体浓度对应的输出信号。
特点：
l 低功耗 抗酒精
l 稳定好、寿命长
l 成本低
l 体积小
l 应用电路简单
主要应用：
● 用于家庭、工厂、商业用所的可燃气体泄漏监测装置，防火/安全探测系统。
● 可燃气体泄漏报警器，气体检漏仪。
产品型号 | GK4 | ||
产品类型 | 平面半导体气敏元件 | ||

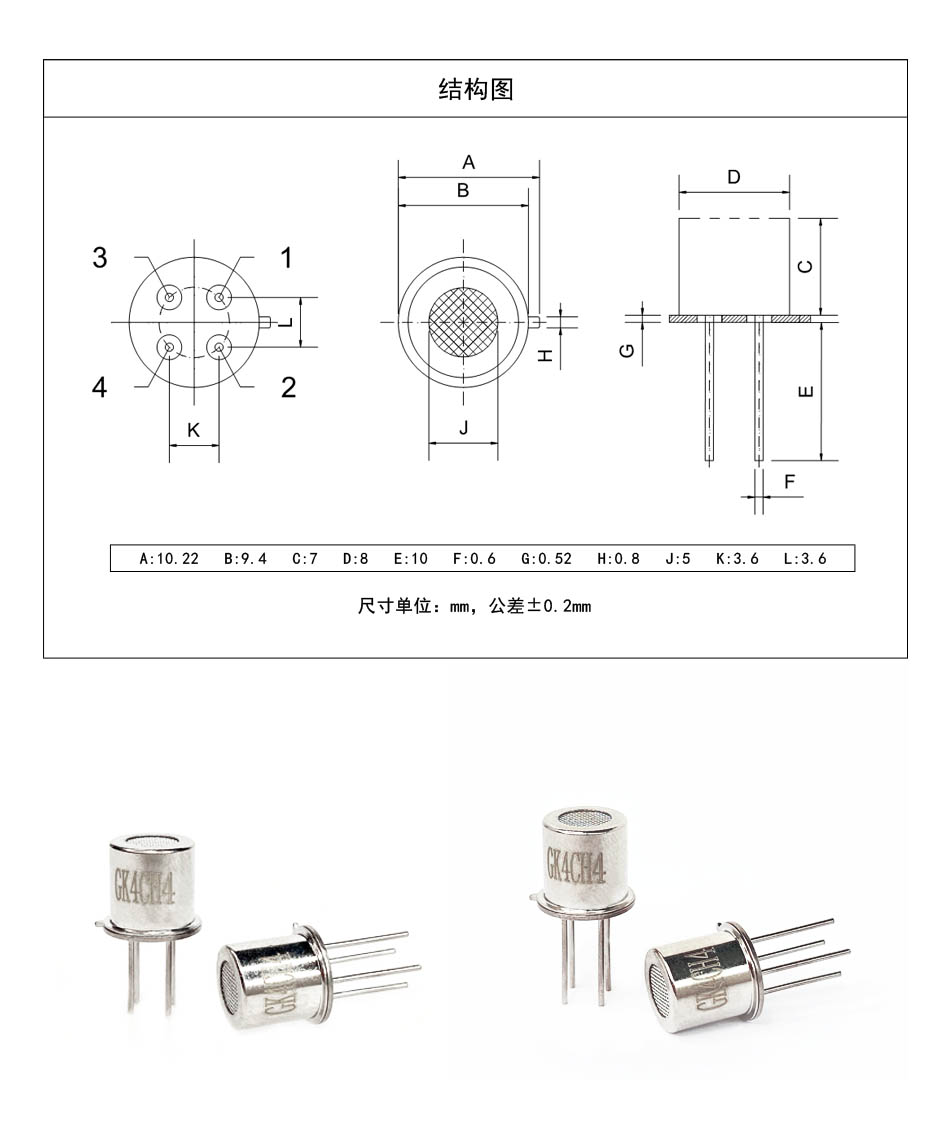

标准封装 | TO-5 | ||
检测气体 | 甲烷、天燃气 | ||
检测浓度 | 300-10000ppm(甲烷、天燃气) | ||
标准 电路 条件 | 回路电压 | VC | ≤24V DC |
加热电压 | VH | 5.0V±0.1V ACorDC | |
负载电阻 | RL | 可调 | |
标准 测试 条件 下气 敏元 件特 性 | 加热电阻 | RH | 55Ω±10Ω（室温） |
加热功耗 | PH | ≤320mW | |
敏感体 电 阻 | RS | 1KΩ-20KΩ(in 5000ppm 甲烷) | |
灵敏度 | S | Rs(in air)/Rs(5000ppm甲烷)≥5 | |
浓度斜率 | α | ≤0.8(R5000ppm/R3000ppm甲烷) | |
标准测试条件 | 温度、湿度 | 20℃±2℃；65%±5%RH | |
标准测试电路 | Vc:5.0V±0.1V； VH:5.0V±0.1V | ||
预热时间 | 不少于48小时 | ||
