GK10平面丙酮气体传感器

GK10型气体传感器是丙酮传感器。采用多层厚膜制造工艺,在微型Al2O3陶瓷基片上的两面分别形成加热器和金属氧化物半导体气敏层,用电极引线引出,经TO-5金属外壳封装而成。

  • 检测气体: 丙酮
  • 测试范围: 0-5ppm(丙酮)
  • 检测距离: 当空气中被检测气体存在时,传感器的电导率发生变化。
  • 安装方式: 酒精测试仪及模组
产品详情

GK10型气体传感器是丙酮传感器。采用多层厚膜制造工艺,在微型Al2O3陶瓷基片上的两面分别形成加热器和金属氧化物半导体气敏层,用电极引线引出,经TO-5金属外壳封装而成。当环境空气中有被检测气体存在时传感器电导率发生变化,该气体的浓度越高,传感器的电导率就越高。采用简单的电路即可将这种电导率的变化转换为与气体浓度对应的输出信号



特点:

低功耗

寿命长

成本低

体积小

对低浓度污染气体灵敏度高

应用电路简单

主要应用:

酒精测试仪及模组

酒精检测仪



技术参数

产品型号

GK10

产品类型

平面半导体气敏元件

标准封装

TO-5

检测气体

丙酮

检测浓度

0-5ppm(丙酮)

标准

电路

条件

回路电压

VC

≤24V  DC

加热电压

VH

5V±0.1V ACorDC

负载电阻

RL

可调

标准

测试

条件

下气

敏元

件特

加热电阻

RH

230Ω±10Ω(室温)

加热功耗

PH

240mW

敏感体

电阻

RS

5KΩ-50KΩ(in 5ppm丙酮 )

灵敏度

S

Rs(in air)/Rs(5ppm丙酮)≥5

浓度斜率

α

≤0.6(R10ppm/R5ppm丙酮)

 标准测试

条件

温度、湿度

20℃±2℃;65%±5%RH

标准测试电路

VC:2.5V±0.1V;VH:2.5V±0.1V

预热时间

不少于48小时

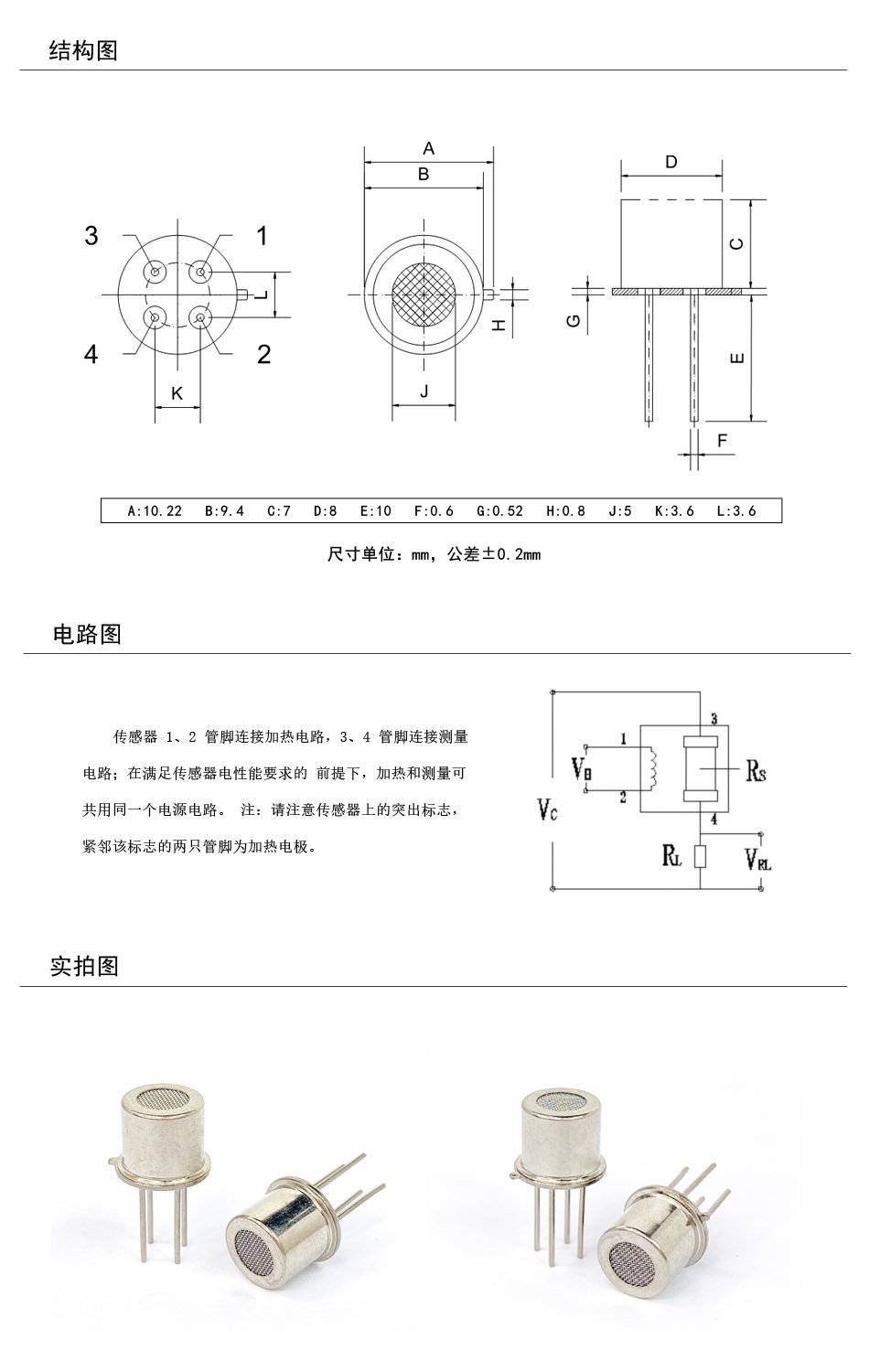

产品配件

产品图片
